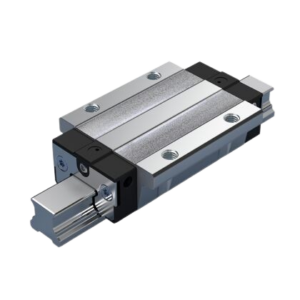

Bosch Rexroth R205B41320 KWE-045 -FLS-C1-H-1 (CS)
Bosch Rexroth Loopwagen: R205B41320 KWE-045 -FLS-C1-H-1 (CS)
- Voorraad: 10 stuks
€194,81 / stuk
excl. btw- Bouwgrootte -45-
- Compacte flenswagen
- Lange flenswagen met standaard hoogte en breedte
- Voorspanning: lichte voorspanning (C1)
- Precisieklasse: hoog (H1)
- Standaard afdichtingen
Op voorraad
Eigenschappen van deze loopwagen
| Gewicht: | 3,93kg |
| Materiaal: | koolstofstaal |
| Afdichting: | eindafdichtingen |
| Temperatuurbereik: | -10 tot +80 °C |
| Tolerantie: | Bosch Rexroth H (hoog precisieniveau) |
| Bouwvorm: | flenswagen |
| Uitvoering: | lange uitvoering |
| Voorspanning: | lichte voorspanning |
| Kogelketting: | zonder kogelketting |
| Smering & onderhoud: | nasmeerbaar |
| Serie: | serie 45 |
| Kogel-/rollenrijen: | vierrijig |
| Soort wentellichaam: | kogels |
| Merk: | BOSCH REXROTH |
Informatie over Loopwagen: R205B41320 KWE-045 -FLS-C1-H-1 (CS)
Bestelsleutel:
Gerelateerde downloads
Kies de juiste loopwagen
Weet je niet zeker of de R205B41320 KWE-045 -FLS-C1-H-1 (CS) de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Alles over Bosch Rexroth
R205B41320 KWE-045 -FLS-C1-H-1 (CS) is een loopwagen gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Weet je niet zeker of de R205B41320 KWE-045 -FLS-C1-H-1 (CS) de juiste loopwagen is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Compact Line BSCL
| Productkenmerken | |
|---|---|
| Nominal size [mm] | 45 |
| Format | FLS – flange, long, standard height |
| Preload class | C1 – Low preload |
| Accuracy class | H – Highly accurate |
| Seal | SS – Standard seal |
| Ball chain | Without ball chain (standard) |
| Width of runner block [mm] | 120 |
| Length of runner block [mm] | 174 |
| Height of runner block [mm] | 50.3 |
| Height runner block with guide rail [mm] | 60 |
| Lubrication | With initial lubrication and preservation |
| Dynamic load capacity C [N] | 79200 |
| Dynamic load capacity C100 [N] | 79200 |
| Dynamic load capacity C50 [N] | 99800 |
| Static longitudinal moment load capacity ML0 [Nm] | 2860 |
| Static torsional moment load capacity Mt0 [Nm] | 2780 |
| Max. acceleration amax [m/s²] | 250 |
| Note: Max. acceleration amax | If Fcomb◡> 2.8 • Fpr : amax = 50 m/s2 |
| Maximum permissible linear speed vmax [m/s] | 3 |
| Static load capacity C0 [N] | 120000 |
| Version | Ball rail system |
| Permissible ambient temperature | – 10 °C … + 80 °C |
| Footnote permissible ambient temperature (min … max) | 100 °C admissible for short time. |
| Friction coefficient μ | 0.002 … 0.003 |
| Footnote friction coefficient μ | Friction coefficient µ without seal friction |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 1890 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 2380 |
| Dynamic torsional moment load capacity Mt100 [Nm] | 1840 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 2320 |
| Weight [kg] | 3.93 |
| Pitch T guide rail [mm] | 105 |
| Dimension A (profiled rail systems) [mm] | 120 |
| Dimension A1 (profiled rail systems) [mm] | 60 |
| Dimension A2 (profiled rail systems) [mm] | 45 |
| Dimension A3 (profiled rail systems) [mm] | 37.5 |
| Dimension B (profiled rail systems) [mm] | 174 |
| Dimension B tolerance (profiled rail systems) [mm] | +0.5 |
| Dimension B1 [mm] | 133.5 |
| Dimension E1 [mm] | 100 |
| Dimension E2 [mm] | 80 |
| Dimension E8 (profiled rail systems) [mm] | 61 |
| Dimension E9 (profiled rail systems) [mm] | 19.5 |
| Dimension H [mm] | 60 |
| Dimension H1 (profiled rail systems) [mm] | 50.3 |
| Dimension H2 (profiled rail systems) [mm] | 33 |
| Dimension K1 (profiled rail systems) [mm] | 35.5 |
| Dimension K2 (profiled rail systems) [mm] | 37.75 |
| Dimension K3 (profiled rail systems) [mm] | 10.5 |
| Dimension K4 (profiled rail systems) [mm] | 10.5 |
| Dimension N1 (profiled rail systems) [mm] | 15 |
| Dimension N6 (profiled rail systems) [mm] | 17 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S1 (profiled rail systems) [mm] | 10.4 |
| Dimension S2 (profiled rail systems) | M12 |
| Dimension S5 (profiled rail system) [mm] | 14 |
| Dimension S9 | M3x6.5 mm |
| Dimension S9 thread diameter (profiled rail systems) | M3 |
| Dimension S9 lead [mm] | 6.5 |
| Dimension T (profiled rail systems) [mm] | 105 |
| Dimension T1 min (profiled rail systems) [mm] | 18 |
| Dimension V1 [mm] | 10 |
| Height of guide rail H2 [mm] | 33 |
