Lineaire profielrailgeleidingen

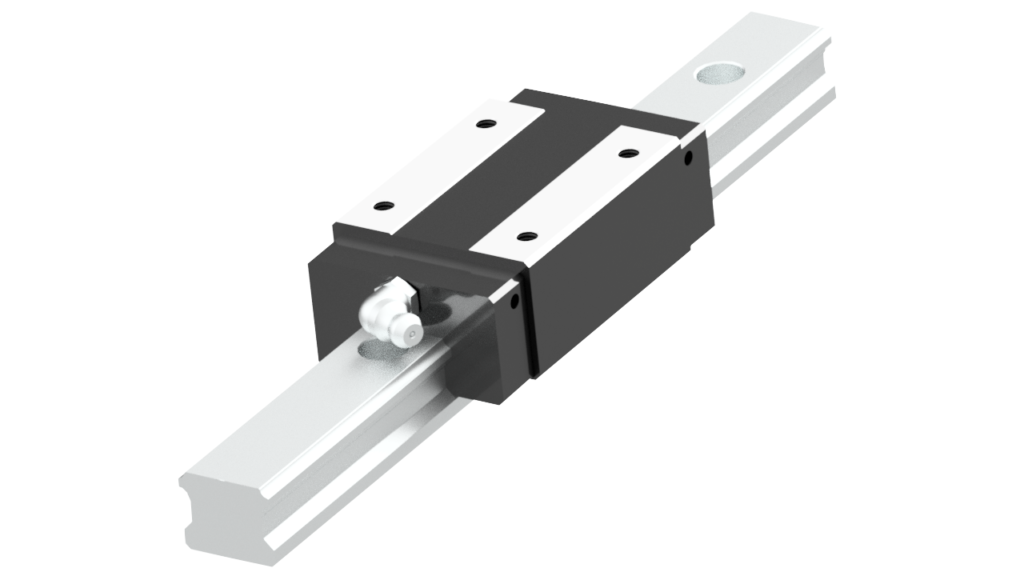

Een lineaire profielrailgeleiding, ook wel rechtgeleiding, heeft 4 kogelbanen. Deze 4 kogelbanen hebben een contacthoek van 45° tussen de geleiderail en de loopwagen. De kogelbanen zijn gotisch geslepen voor een optimale kogelsmering. Onze lineaire geleidingen hebben een doordacht ontwerp en aan de productietechnologie zijn hoge normen gesteld. Hierdoor is er een breed scala van toepassingen mogelijk.



Waarom een lineaire profielrailgeleiding?

Hieronder leggen we de belangrijkste kenmerken uit waarom u voor een lineaire geleiding met profielrail kunt kiezen:

  • Hoge nauwkeurigheid
    De kogels van de loopwagen rollen op een efficiënte manier over de profielrail. Hierdoor zijn de wrijvingskrachten ten opzichte van een normaal glijprofiel enorm afgenomen. Door deze afname zijn er in deze lineaire geleidingen minder wrijvingsweestanden en ook minder wrijvingswarmte. Dit betekent dat men een hoge (herhalings)nauwkeurigheid kan bewerkstelligen.
  • Hoge stijfheid
    Onze lineaire geleiding met profielrail (rechtgeleiding) is zo gemaakt dat de draagkracht in beide richtingen hetzelfde is. Het is mogelijk om onze railgeleidingen te leveren met loopwagens waarbij de kogelomloop voorzien is van een bepaalde voorspanning. Hierdoor kunnen wij een uitstekende hoge spelingsvrije belastbaarheid en hoge robuustheid garanderen.
  • Eenvoudige montage en onderhoud
    De kosten voor montage van een lineaire profielrailgeleiding zijn in vergelijking met de conventionele glijprofielen laag. Gefreesde of geslepen montagevlakken zijn voor een lineaire geleiding met een profielrail voldoende. Door de uitwisselbaarheid van de lineaire geleiding met profielrail kan onderhoud of vervanging zeer efficiënt uitgevoerd worden.
  • Hoge snelheid
    Onze lineaire geleidingen met een profielrail zijn ontworpen voor hoge snelheden. Houdt er wel rekening mee dat als er snelheden boven de 5 meter per seconde gehaald worden, er enkele aanpassingen aan de loopwagen nodig zijn. Ook het gebruik van speciale smeervetten is dan aan te raden.


Profielrailgeleiding soorten

Wij leveren verschillende soorten profielrailgeleidingen. Deze zijn op te delen in 3 soorten:

  • Standaard profielrailgeleidingen
    Stadaard profielrailgeleidingen zijn de ‘normale’ geleidingen waarin weer een aantal mogelijkheden zijn. Deze leveren wij met of zonder kogelketting, in compact formaat, extra breed of de rollenomloopgeleiding.
  • Miniatuur geleidingen
    Dit zijn zeer kleine lineaire geldingen vanaf bouwgrootte -3-.
  • Lineaire kogelbusgeleidingen
    De lineaire kogelbusgeleiding heeft in plaats van een profielrail een ronde as waarover een kogelbus heen loopt. Lees meer er meer over op de pagina kogelbusgeleiding


Kogelbusgeleiding of profielrailgeleiding?

Wanneer kunt het beste een kogelbusgeleiding gebruiken en wanneer beter een standaard profielrailgeleiding? Lees meer er meer over op de pagina kogelbus of profielrail?


Technische specificaties

Algemene technische specificaties van de lineaire profielrail geleidingen van Almotion.

Algemene technische specificaties van de lineaire kogelbus geleidingen van Almotion.

Wenst u advies over welke type lineaire geleiding het beste past bij uw applicatie? Neem gerust contact met ons op. Wij helpen u graag verder.
Lees meer

Lineaire loopwielgeleidingen

Een loopwielgeleiding is een lineaire geleiding met loopwielen of looprollen. De loopwielgeleiding heeft een aluminium profiel met daarin 2 assen waar een slede met de loopwielen overheen loopt. Een groot voordeel van deze lineaire geleiding is dat deze erg goed bestand is tegen vuil. Daarnaast zijn ze zeer geschikt voor hoge snelheden.


Waarom een loopwielgeleiding?

  • Te gebruiken bij zeer hoge snelheden
  • Erg goed bestand tegen vuil
  • Leverbaar in verschillende maatvoeringen
  • Loopwielen zijn eenvoudig af te stellen


Technische specificaties

De lagers hebben een ZZ of 2RS lagering die in de loopwielen zijn geperst. Het voordeel van een lineaire geleiding met deze lagers is dat je een loopwiel geleiding of looprollen geleiding kunt construeren zonder dat deze bij vervuiling uitvalt. De loopwielen die wij gebruiken zijn van gehard staal en zijn geslepen in een V-groef van 120°. De loopwielen lopen over ronde  assen die gehard (Rc60), geslepen (H6) en verchroomd zijn. Verkrijgbaar met assen in 6, 10 of 20 mm. De aluminium geleiderail is gemakkelijk te monteren op een ander profiel of rechtstreeks on de applicatie.


Snelheid loopwielgeleiding

De snelheid van een lineaire geleiding met loopwielen moet altijd in verhouding staan tot:

  • de te verplaatsen massa
  • de positie van het gewicht t.o.v. de slede (loopwagen)
  • de vereiste nauwkeurigheid

Rekening houdend met deze zaken, kunnen we uitgaan van een snelheid van 3 meter per seconde en een versnelling of vertraging van 7 m/s2. Overigens hebben wij lineaire eenheden geproduceerd die vele malen sneller zijn. Een lineaire geleiding met loopwielen kan, bij gelijke omstandigheden, ook hogere snelheden behalen t.o.v. een profielrailgeleiding.


Loopwielgeleiding maten en series

Wij leveren diverse maten van lineaire geleidingen met loopwielen die wij onderverdelen in 2 series:


  1. Geschroefde series (D10, D20, G20)

De geschroefde series raden we aan wanneer de loopwielgeleiding ondersteboven wordt gemonteerd. U kunt deze dan het beste voorzien van een aantal extra bouten om de assen extra te fixeren. Het is mogelijk om de geschroefde series langer dan 6 meter te maken.


  1. Compact series (V6, V10,V20, CI)

In de compact series zijn de assen geklemd, waardoor de evenwijdigheid net even iets beter is dan bij de geschroefde versie. De compact series hebben een maximale lengte van 6 meter.

Om uw loopwielgeleiding zo optimaal mogelijk te laten functioneren kunt u het beste contact met ons opnamen. Wij adviseren u graag.



Natuurlijk zijn wij u graag van dienst om te kijken wat voor uw project de beste oplossing is.
