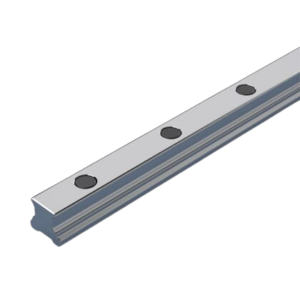

Bosch Rexroth R205540331 KSE-045 -SNS-H-MA-AK (CS)
Bosch Rexroth Rail: R205540331 KSE-045 -SNS-H-MA-AK (CS)
- Voorraad: 100 stuks
€29,80 / 100mm
excl. btw- Bouwgrootte -45-
- Materiaal: carbon steel
- Montage via bovenzijde
- Precisieklasse: hoog (H)
- Breedte rail 45 mm
- Hoogte rail 33 mm
Op voorraad
Eigenschappen van deze profielrail
| Hoogte: | 45mm |
| Breedte: | 45mm , standaard |
| Gewicht: | 7,7kg / 1000 mm |
| Fabriekslengte: | 4000mm |
| Kleinste afstand tussen de gaten: | 13mm |
| Grootste afstand tussen de gaten: | 92mm |
| Afstand tussen boringen: | 105mm |
| Diameter: | 20mm |
| Temperatuurbereik: | -10 tot +100 °C |
| Tolerantie: | Bosch Rexroth H (hoog precisieniveau) |
| Bevestiging: | bevestiging bovenaan |
| Serie: | serie 45 |
| Merk: | BOSCH REXROTH |
Informatie over Rail: R205540331 KSE-045 -SNS-H-MA-AK (CS)
Gerelateerde downloads
Kies de juiste profielrail
Weet je niet zeker of de R205540331 KSE-045 -SNS-H-MA-AK (CS) de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Alles over Bosch Rexroth
R205540331 KSE-045 -SNS-H-MA-AK (CS) is een profielrail gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Weet je niet zeker of de R205540331 KSE-045 -SNS-H-MA-AK (CS) de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
| Productkenmerken | |
|---|---|
| Nominal size [mm] | 45 |
| Format | SNS – Standard guide rail |
| Material (profiled rail systems) | Carbon steel |
| Accuracy class | H – Highly accurate |
| Guide rail mounting | For bolting from above |
| Guide rail cover | Plastic caps |
| Max. length Lmax [mm] | 3776 |
| Minimum length Lmin [mm] | 137 |
| Number of holes nB (profiled rail systems) | 36 |
| Number of sections | 1-piece |
| Version | Ball rail system |
| Mass m (kg/m) [kg/m] | 7.7 |
| Permissible ambient temperature | – 10 °C … +80 °C |
| Footnote permissible ambient temperature (min … max) | 100 °C admissible for a short time. |
| Weight [kg] | 0 |
| Recommended rail length (formula) | L = nB • T ‒ 4 mm |
| Product information | Please configure the product to add it to the shopping cart. |
| Pitch T guide rail [mm] | 105 |
| Dimension A2 (profiled rail systems) [mm] | 45 |
| Dimension D [mm] | 20 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 33 |
| Dimension N6 (profiled rail systems) [mm] | 17 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S5 (profiled rail system) [mm] | 14 |
| Dimension T (profiled rail systems) [mm] | 105 |
| Dimension T1 max (profiled rail systems) [mm] | 89 |
| Dimension T1 min (profiled rail systems) [mm] | 16 |
| Dimension T1 s (profiled rail systems) [mm] | 50.5
|
