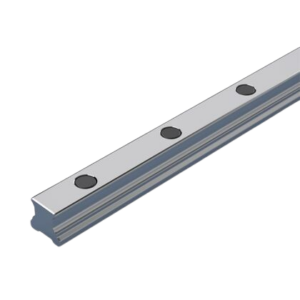

Bosch Rexroth R205510331 KSE-015 -SNS-H-MA-AK (CS)
Bosch Rexroth Rail: R205510331 KSE-015 -SNS-H-MA-AK (CS)
- Voorraad: 100 stuks
€21,56 / 100mm
excl. btw- Bouwgrootte -15-
- Precisieklasse: H (zeer nauwkeurig)
- Montage: via de bovenzijde
- Afstand montagegaten: 60 mm
- Materiaal: koolstofstaal
Op voorraad
Eigenschappen van deze profielrail
| Hoogte: | 15mm |
| Breedte: | 15mm , standaard |
| Gewicht: | 1,4kg / 1000 mm |
| Fabriekslengte: | 4000mm |
| Kleinste afstand tussen de gaten: | 6mm |
| Grootste afstand tussen de gaten: | 53mm |
| Afstand tussen boringen: | 60mm |
| Diameter: | 7,4mm |
| Temperatuurbereik: | -10 tot +100 °C |
| Tolerantie: | Bosch Rexroth H (hoog precisieniveau) |
| Bevestiging: | bevestiging bovenaan |
| Serie: | serie 15 |
| Merk: | BOSCH REXROTH |
Informatie over Rail: R205510331 KSE-015 -SNS-H-MA-AK (CS)
Compacte gesloten kogelgeleiding voor maat 25, geschikt voor smalle inbouwruimtes. Voorzien van een standaard rail in koolstofstaal, nauwkeurigheidsklasse hoog, en bevestiging van bovenaf met kunststof afdekkappen.
Artikelnummer fabrikant: R205510331
Artikelnaam: KSE-015 -SNS-H-MA-AK
Gerelateerde downloads
Kies de juiste profielrail
Weet je niet zeker of de R205510331 KSE-015 -SNS-H-MA-AK (CS) de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Alles over Bosch Rexroth
R205510331 KSE-015 -SNS-H-MA-AK (CS) is een profielrail gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Weet je niet zeker of de R205510331 KSE-015 -SNS-H-MA-AK (CS) de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
KOGELRAIL KOOLSTOFSTAAL KSE-015-SNS-H-MA-AK
| Productkenmerken | |
|---|---|
| Version | Ball rail system |
| Nominal size [mm] | 15 |
| Format | SNS – Standard guide rail |
| Material | Carbon steel |
| Accuracy class | H – Highly accurate |
| Guide rail mounting | For bolting from above |
| Guide rail cover | Plastic caps |
| Max. length Lmax [mm] | 3836 |
| Minimum length Lmin [mm] | 80 |
| Number of holes nB (profiled rail systems) | 64 |
| Number of sections | 1-piece |
| Mass m (kg/m) [kg/m] | 1.2 |
| Permissible ambient temperature (min. … max.) | -10 °C … +80 °C |
| Note: permissible ambient temperature (min. … max.) | 100 °C admissible for a short time. |
| Weight [kg] | 0 |
| Recommended rail length (formula) | L = nB • T ‒ 4 mm |
| Product information | Please configure the product to add it to the shopping cart. |
| Pitch T guide rail [mm] | 60 |
| Dimension A2 (profiled rail systems) [mm] | 15 |
| Dimension D [mm] | 7.4 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 14.1 |
| Dimension N6 (profiled rail systems) [mm] | 8.55 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S5 (profiled rail system) [mm] | 4.5 |
| Dimension T [mm] | 60 |
| Dimension T1 max (profiled rail systems) [mm] | 50 |
| Dimension T1 min [mm] | 10 |
| Dimension T1 s (profiled rail systems) [mm] | 28 |
