Bosch Rexroth R160546461 KSA-045 -SNS-N-MA-AB (CS)
Bosch Rexroth Rail: R160546461 KSA-045 -SNS-N-MA-AB (CS)
- Voorraad: 100 stuks
€43,86 / 100mm
excl. btw- Bouwgrootte -45-
- Precissieklasse: (N) normaal
- Montage: via bovenzijde
- Afstand montagegaten: 105 mm
- Materiaal: koolstofstaal
Op voorraad
Eigenschappen van deze profielrail
| Hoogte: | 45mm |
| Breedte: | 45mm , standaard |
| Gewicht: | 10,5kg / 1000 mm |
| Fabriekslengte: | 400mm |
| Kleinste afstand tussen de gaten: | 13mm |
| Grootste afstand tussen de gaten: | 92mm |
| Afstand tussen boringen: | 105mm |
| Diameter: | 20mm |
| Temperatuurbereik: | -10 tot +100 °C |
| Tolerantie: | Bosch Rexroth normale precisieniveau |
| Uitvoering: | met afdekband en bandbescherming |
| Bevestiging: | bevestiging bovenaan |
| Demonteerbare wentellichamen: | kogels |
| Aantal loopbanen: | 4 |
| Serie: | serie 45 |
| Meegeleverde afsluitkap: | niet noodzakelijk |
| Passende loopwagen: | KWD-045 |
| Merk: | BOSCH REXROTH |
Informatie over Rail: R160546461 KSA-045 -SNS-N-MA-AB (CS)

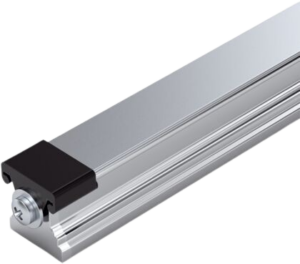

Kogelgeleiding maat 45 met standaard rail van koolstofstaal, voorzien van afdekstrip en beschermkappen. Geschikt voor zware toepassingen en montage van bovenaf.
Artikelnummer fabrikant: R160546461
Artikelnaam: KSA-045-SNS-N-MA-AB
Gerelateerde downloads
Kies de juiste profielrail
Weet je niet zeker of de R160546461 KSA-045 -SNS-N-MA-AB (CS) de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
Alles over Bosch Rexroth
R160546461 KSA-045 -SNS-N-MA-AB (CS) is een profielrail gefabriceerd door Bosch Rexroth.
Bosch Rexroth is een wereldwijde leider in de aandrijf- en besturingstechnologie. Het bedrijf biedt innovatieve en betrouwbare oplossingen voor hydraulische, elektrische en mechanische aandrijfsystemen, en staat bekend om zijn hoogwaardige producten en klantgerichte benadering.
Meer over Bosch RexrothHulp van een deskundige nodig?
Weet je niet zeker of de R160546461 KSA-045 -SNS-N-MA-AB (CS) de juiste profielrail is voor jouw project? Neem contact met ons op voor deskundig advies en het vinden van het juiste product.
KOGELRAIL KOOLSTOFSTAAL KSA-045-SNS-N-MA-AB
| Productkenmerken | R160546461 |
|---|---|
| Version | Ball rail system |
| Nominal size [mm] | 45 |
| Format | SNS – Standard guide rail |
| Material | Carbon steel |
| Accuracy class | N – Normal |
| Guide rail mounting | For bolting from above |
| Guide rail cover | With cover strip and protective caps |
| Max. length Lmax [mm] | 5771 |
| Minimum length Lmin [mm] | 141 |
| Note: Lmax | Available on request |
| Number of holes nB (profiled rail systems) | 36 |
| Number of sections | 1-piece |
| Mass m (kg/m) [kg/m] | 10.5 |
| Permissible ambient temperature (min. … max.) | -10 °C … +80 °C |
| Note: permissible ambient temperature (min. … max.) | 100 °C admissible for short time. For operation at negative temperatures, please consult us. |
| Weight [kg] | 0 |
| Recommended rail length (formula) | L = nB • T ‒ 4 mm |
| Product information | Please configure the product to add it to the shopping cart. |

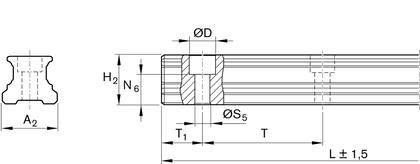

| Pitch T guide rail [mm] | 105 |
| Dimension A2 (profiled rail systems) [mm] | 45 |
| Dimension D [mm] | 20 |
| Dimension F5 (profiled rail systems) [mm] | 20 |
| Dimension F6 (profiled rail systems) [mm] | 7 |
| Dimension H2 with cover strip (profiled rail systems) [mm] | 40.15 |
| Footnote of H2 with cover strip (profiled rail systems) | With cover strip 0.3 mm |
| Dimension N11 (profiled rail systems) [mm] | 30 |
| Dimension N6 (profiled rail systems) [mm] | 23.5 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S5 (profiled rail system) [mm] | 14 |
| Dimension T [mm] | 105 |
| Dimension T1 max (profiled rail systems) [mm] | 89 |
| Dimension T1 min [mm] | 18 |
| Dimension T1 s (profiled rail systems) [mm] | 50.5 |
| Footnote of dimension T1 min (profiled rail systems) | If below T1 min, no end-face thread possible. Secure the cover strip! Observe the instruction for mounting! |
| Footnote of dimension T1 s (profiled rail systems) | Preferred dimension T1S with tolerances ± 0.75 recommended. |
| Height of guide rail H2 with cover strip [mm] | 40.15 |
