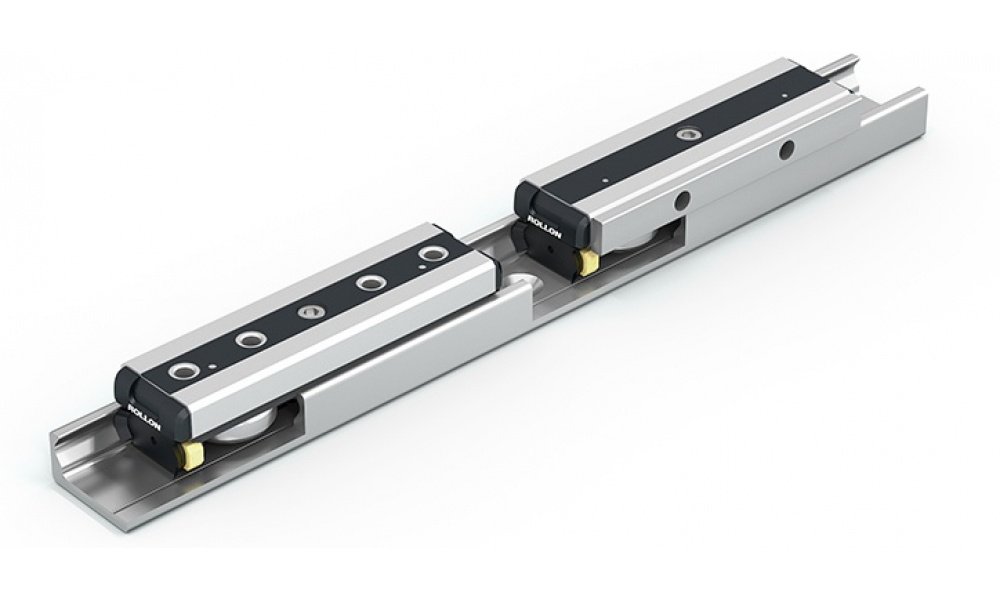

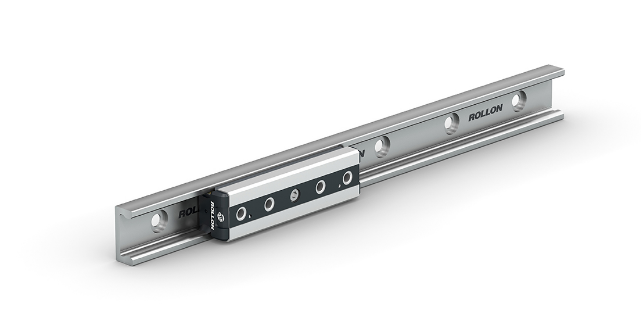

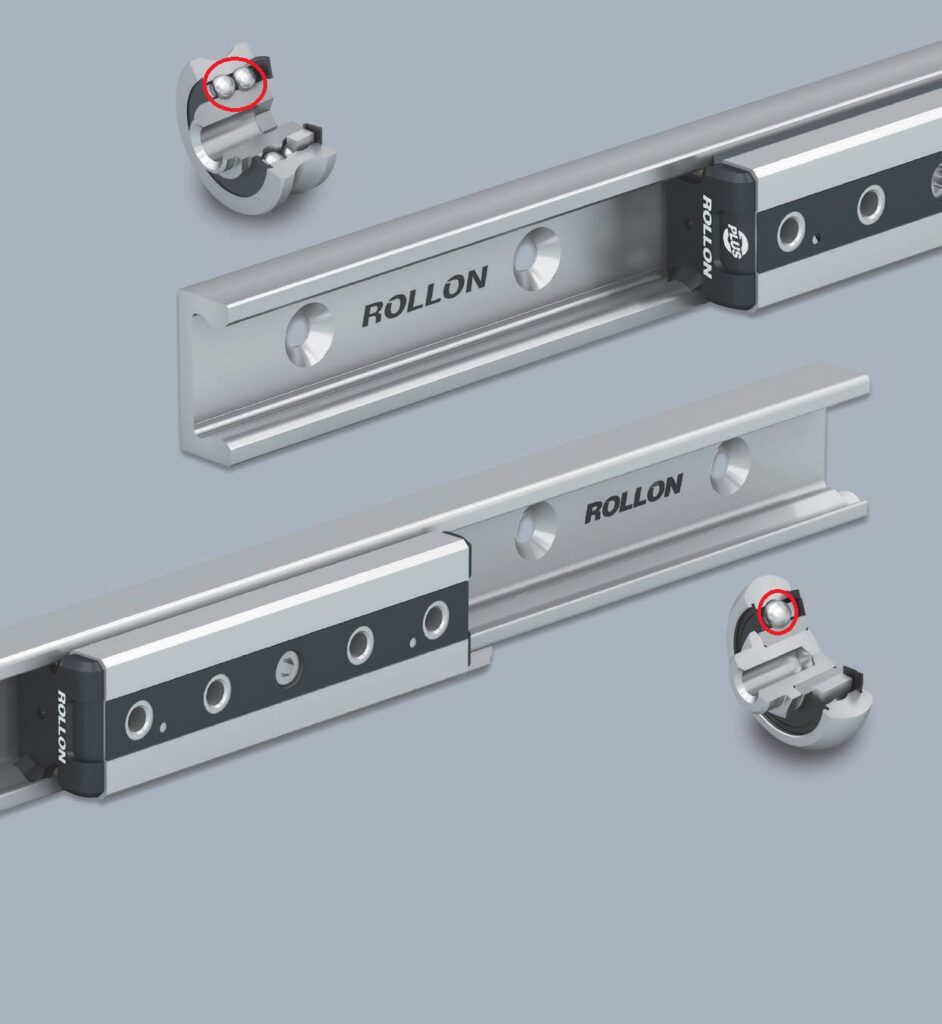

De Compact Rail is een geleidingsrail die bestaat uit radiaal gelagerde rollagers die bewegen over de inwendige loopbanen van een C-profiel. Deze loopbanen zijn inductief gehard en geslepen. Het C-profiel gemaakt van koudgetrokken koolstofstaal.

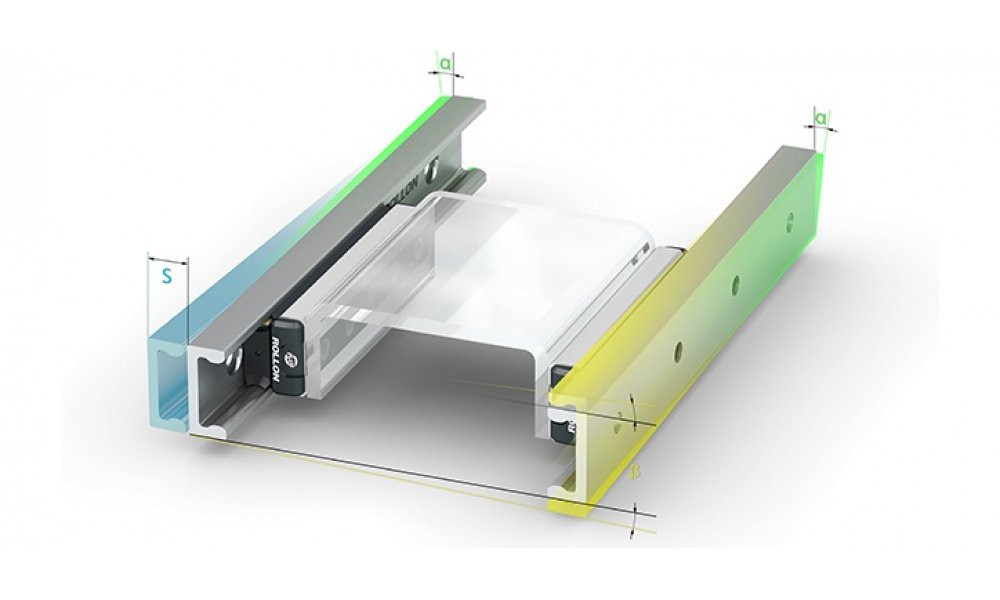

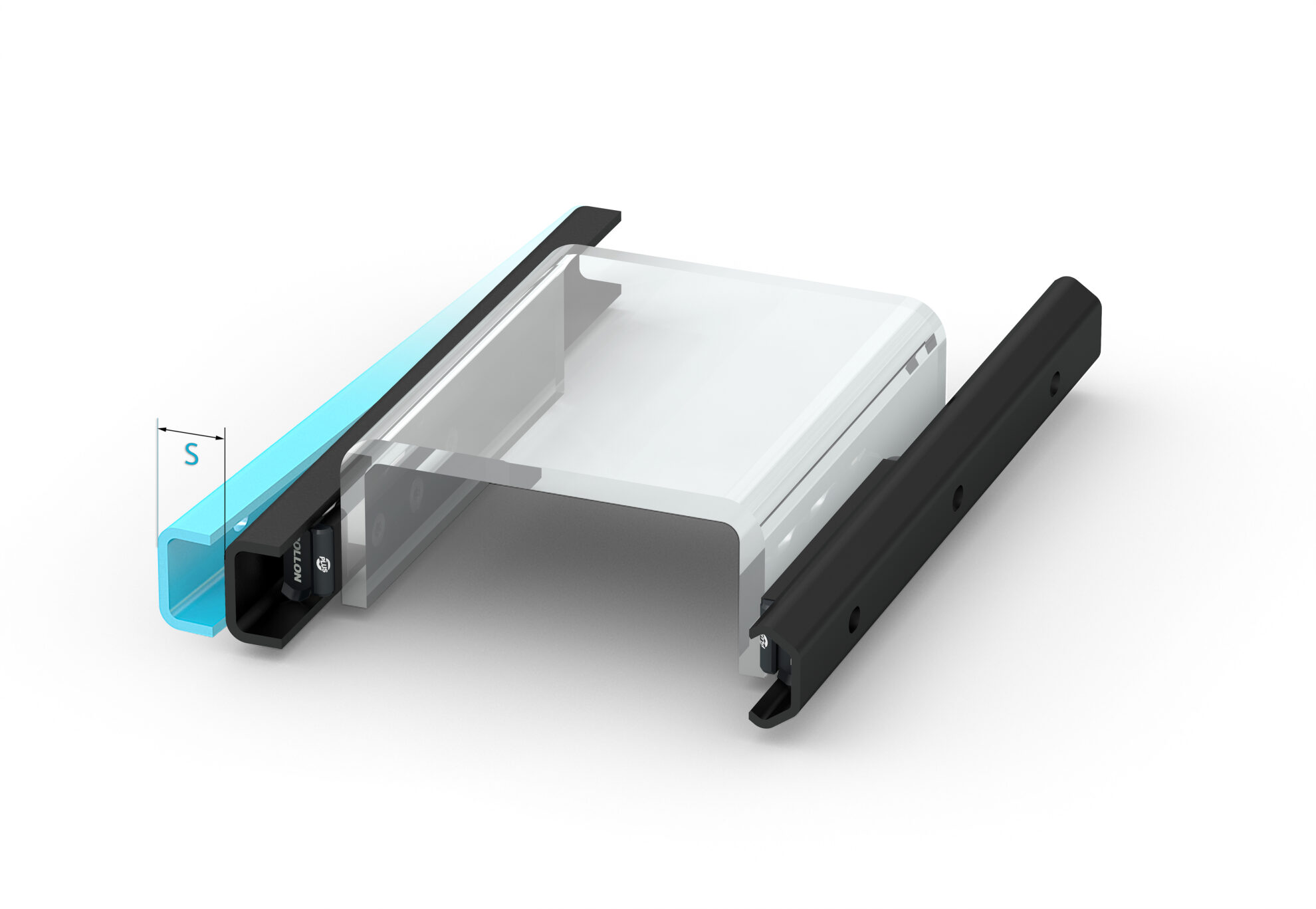

Compact Rail bestaat uit drie verschillende series: de vaste rail, de compensatie rail en de zwevende rail. Ze kunnen gecombineerd worden tot zelfuitlijnende systemen om uitlijnfouten te compenseren . Compenseren kan op twee manieren: axiaal tot 3,9 mm en radiaal tot 2°.
Alle producten zijn verkrijgbaar in verzinkte uitvoering, met als optie andere behandelingen voor een hogere corrosiebestendigheid.
Er zijn vijf verschillende maten geleiderails en veel verschillende versies en lengtes van de loopwagens afhankelijk van uw applicatie

De belangrijkste kenmerken:

• Compacte afmetingen
• Corrosiebestendig oppervlak
• Ongevoelig voor vuil door interne loopbanen en grote rollen
• Geharde en geslepen loopbanen
• Zelfuitlijnend mogelijk op tee manieren
• Stiller dan kogelomloopsystemen
• Hoge werksnelheden
• Breed temperatuurbereik
• Eenvoudige aanpassing van de schuif in de geleiderail
• Verschillende roestwerende behandelingen beschikbaar voor rails en loopwagens

Mogelijke toepassingsgebieden:

• Snijmachines
• Medische apparatuur
• Verpakkingsmachines
• Fotografische verlichtingsapparatuur
• Bouw- en machinetechniek (deuren, beschermkappen)
• Robots en manipulatoren
• Automatisering
• Handling
• Speciale voertuigen
