Koppelen ofwel stoots zagen / metallurgisch zagen

Bij sommige toepassingen is de standaard lengte van een profielrail gewoonweg niet lang genoeg. Op dat moment kun je er natuurlijk “gewoon” een andere rail er tegenaan monteren.
Echter gaat dit om problemen vragen: de overgang van de ene naar de andere rails is niet goed genoeg.
Gevolg is dat de kogelomloopwagen niet soepel kan bewegen langs deze overgang, als deze er al zonder schade overheen kan bewegen… Door het toepassen van een verkeerde overgang krijg je een veel kortere levensduur van de loopwagen door overmatige slijtage, veel geluid en eventueel machine uitval.

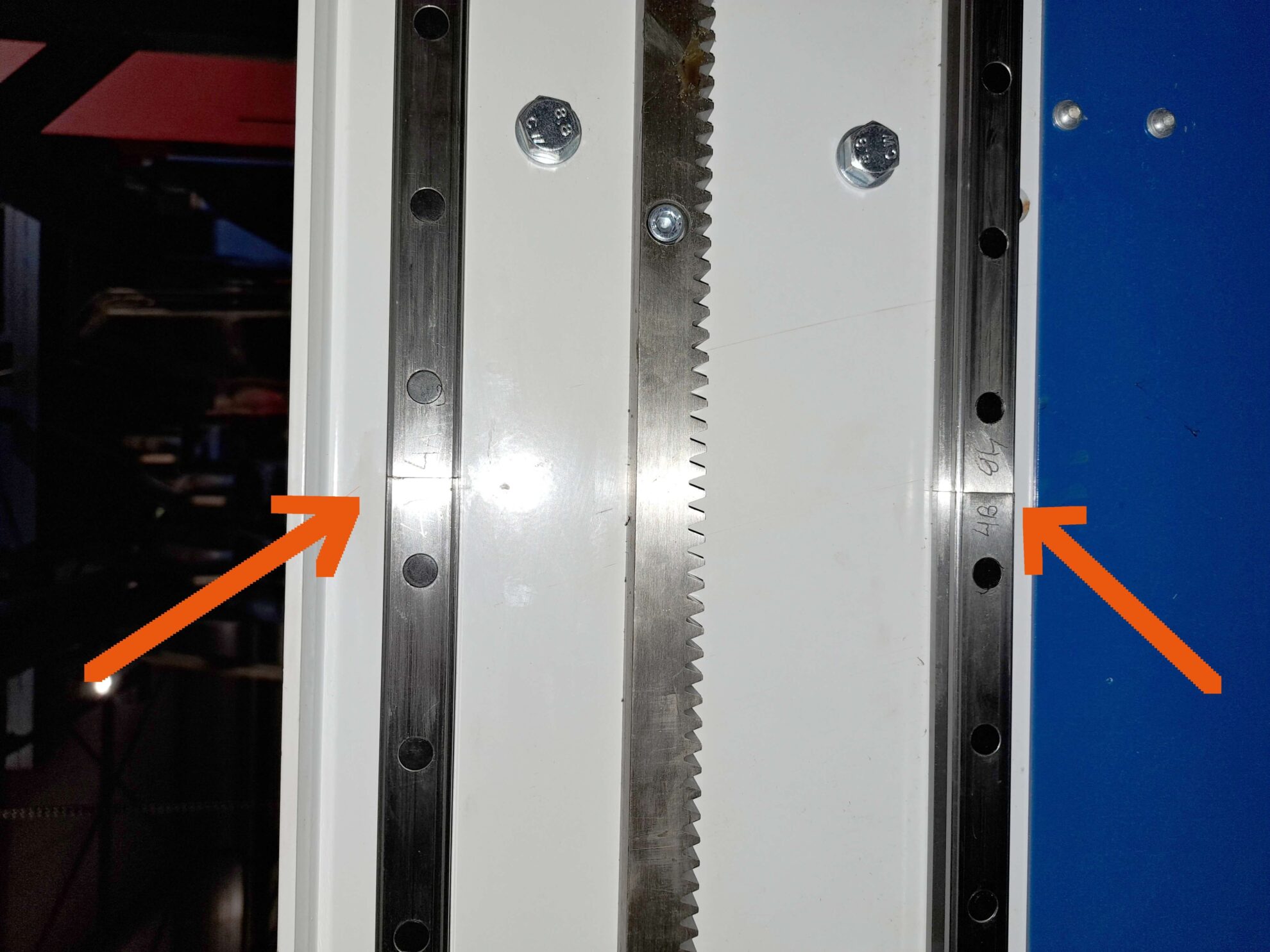

Oplossing: Koppelen of stoots zagen. Wat je doet is met een metallurgische zaag ervoor zorgen dat deze twee rails gelijktijdig gezaagd worden. Hierdoor ontstaat een superscherpe zaagsnede waar een kogelomloopwagen zonder problemen overheen kan bewegen. Ondanks deze manier van bewerken van de rail zul je toch het altijd wel een beetje kunnen horen als de kogelomloopwagen over de verbinding beweegt.

Deze extra bewerking is optioneel en heeft dus een meerprijs. Deze meerprijs kan variëren afhankelijk van uw wensen.

Aandachtspunten bij het koppelen van profielrails van een lineaire geleiding:

• Nauwkeurig meten
  Zorg ervoor dat je secuur de juiste lengte van de benodigde rails bepaald. Bedenk ook of je potgaten om de rails vast te zetten een vaste maatvoering hebben.
• Compatibiliteit controleren
  Controleer altijd de te koppelen profielrails of deze 100% identiek zijn
• Verbinding
  De profielrails worden stoots gemonteerd. Dit wil zeggen zonder een verbindingsstuk o.i.d.
  Het is zeer belangrijk dat de uitlijning, stijfheid en nauwkeurigheid niet verminderen. Ook is het belangrijk dat de profielrails onwrikbaar zijn verbonden met de constructie i.v.m. het niet kunnen bewegen/verschuiven tijdens gebruik
• Uitlijning moet perfect zijn
  Zorg voor een nauwkeurige uitlijning van de twee rails om onnauwkeurigheden en trillingen te voorkomen. Gebruik meetinstrumenten zoals waterpassen en micrometers om de uitlijning te controleren.
• Smering
  Zorg dat de overgang altijd goed gesmeerd wordt. Dit verlengt de levensduur en verminderd geluid
• Controleer de complete geleiding
  Voer na het koppelen tests uit om de prestaties van de lineaire geleiding te controleren. Controleer of er geen ongewenste speling, trillingen of andere problemen zijn.
• Instructies van de fabrikant
  Raadpleeg altijd de instructies en aanbevelingen van de fabrikant van de profielrails voor specifieke richtlijnen met betrekking tot het koppelen van rails.

Het is belangrijk om zorgvuldig te werk te gaan bij het koppelen van profielrails. Maak er geen haastklus van. Zorg ervoor dat de originele prestaties van de lineaire geleiding behouden blijven.
Bij twijfel of vragen neem contact op met de fabrikant of een professionele technicus voor advies op maat.
